Zasady działania separatorów: rodzaje, technologie i zastosowania

Separator, zwany także wirówką talerzową, jest wirówką pionową służącą do oddzielania i klarowania cieczy. Pomaga podzielić różne fazy materiałów – ciała stałe i ciecze – w oparciu o ich właściwości fizyczne.

Ten proces separacji jest powszechnie stosowany w branżach takich jak przetwórstwo żywności, produkcja chemiczna, farmaceutyka i oczyszczanie ścieków.

Na tym blogu przyjrzymy się działaniu separatorów, poznamy różne technologie separacji, ich struktury i szeroki zakres obsługiwanych zastosowań.

Krótki przegląd procesu separacji

Proces separacji polega na rozbiciu mieszaniny na poszczególne składniki w oparciu o różnice we właściwościach fizycznych, takich jak gęstość, wielkość cząstek lub faza. Separatory przeprowadzają ten proces skutecznie, wykorzystując techniki mechaniczne, termiczne lub chemiczne do oddzielania materiałów. Celem jest wyizolowanie pożądanej fazy lub produktu podczas usuwania lub przetwarzania odpadów.

Metody separacji ogólnie dzielą się na dwie kategorie: separacja mechaniczna (taka jak filtracja, wirowanie lub osadzanie) i separacja fizyczna (w tym destylacja i filtracja membranowa). Na tym blogu skupimy się na separacji mechanicznej, podczas której do oddzielania materiałów o różnych właściwościach fizycznych przykładana jest siła lub ciśnienie.

Jak działa separator?

Separator działa poprzez przyłożenie siły do ​​mieszaniny w celu wywołania separacji. Siła może być odśrodkowa (w wirówkach), grawitacyjna (w osadnikach) lub oparta na filtrach (w systemach filtracji membranowej).

Powszechną zasadą stosowaną w separatorach jest wirowanie, podczas którego przykładana jest siła odśrodkowa w celu przyspieszenia rozdzielenia różnych faz w mieszaninie. Cięższa faza, taka jak ciała stałe, przemieszcza się na zewnątrz, podczas gdy fazy lżejsze, takie jak oleje lub woda, mają tendencję do przemieszczania się do wewnątrz.

W wirówkach dekantacyjnych i wirówkach talerzowych szybki obrót wytwarza siłę odśrodkową, wypychając gęstsze cząstki w kierunku ścianek misy. Gromadzi się tam gęstszy materiał, natomiast mniej gęsta ciecz jest odprowadzana.

Różne technologie i struktury separacji

Separatory są dostępne w różnych konstrukcjach, każdy dostosowany do różnych materiałów, szybkości przepływu i potrzeb separacji. Podstawowe technologie separacji obejmują wirówki dekantacyjne, wirówki talerzowe i filtry membranowe. Przyjrzyjmy się każdemu z nich bardziej szczegółowo.

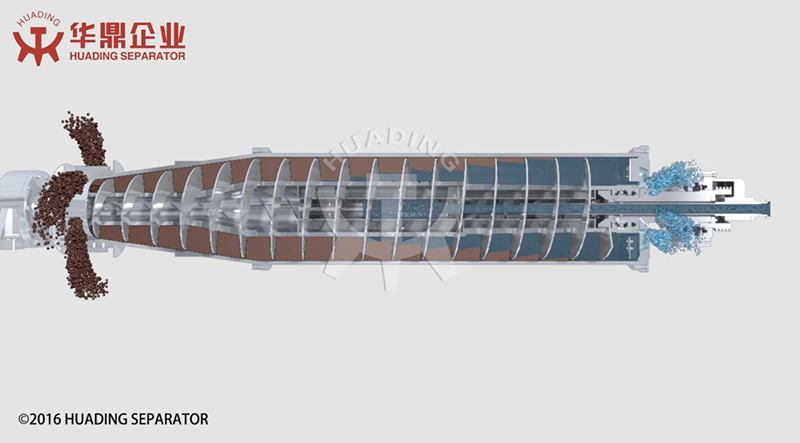

Wirówki dekantacyjne

Wirówka dekantacyjna działa na zasadzie podawania mieszaniny do obracającej się cylindrycznej misy przez nieruchomą rurę doprowadzającą.

Mieszanka przyspiesza do prędkości obwodowej misy, gdzie siła odśrodkowa powoduje rozdzielenie faz.

Gęstsze cząstki stałe są wypychane na zewnątrz w kierunku ścianek misy, natomiast lżejsza faza ciekła przepływa do środka.

Substancje stałe są następnie zbierane i odprowadzane za pomocą przenośnika ślimakowego, podczas gdy faza ciekła jest usuwana przez wylot.

Ten ciągły proces zapewnia skuteczne oddzielanie ciał stałych od cieczy.

Kluczowe funkcje:
•Idealny do oddzielania dużych ciał stałych od cieczy.
• Jest powszechnie stosowany w oczyszczaniu ścieków, przemyśle naftowym i gazowym oraz w przetwórstwie żywności.
•Wydajny w przypadku operacji ciągłych, z łatwością obsługujący duże ilości.

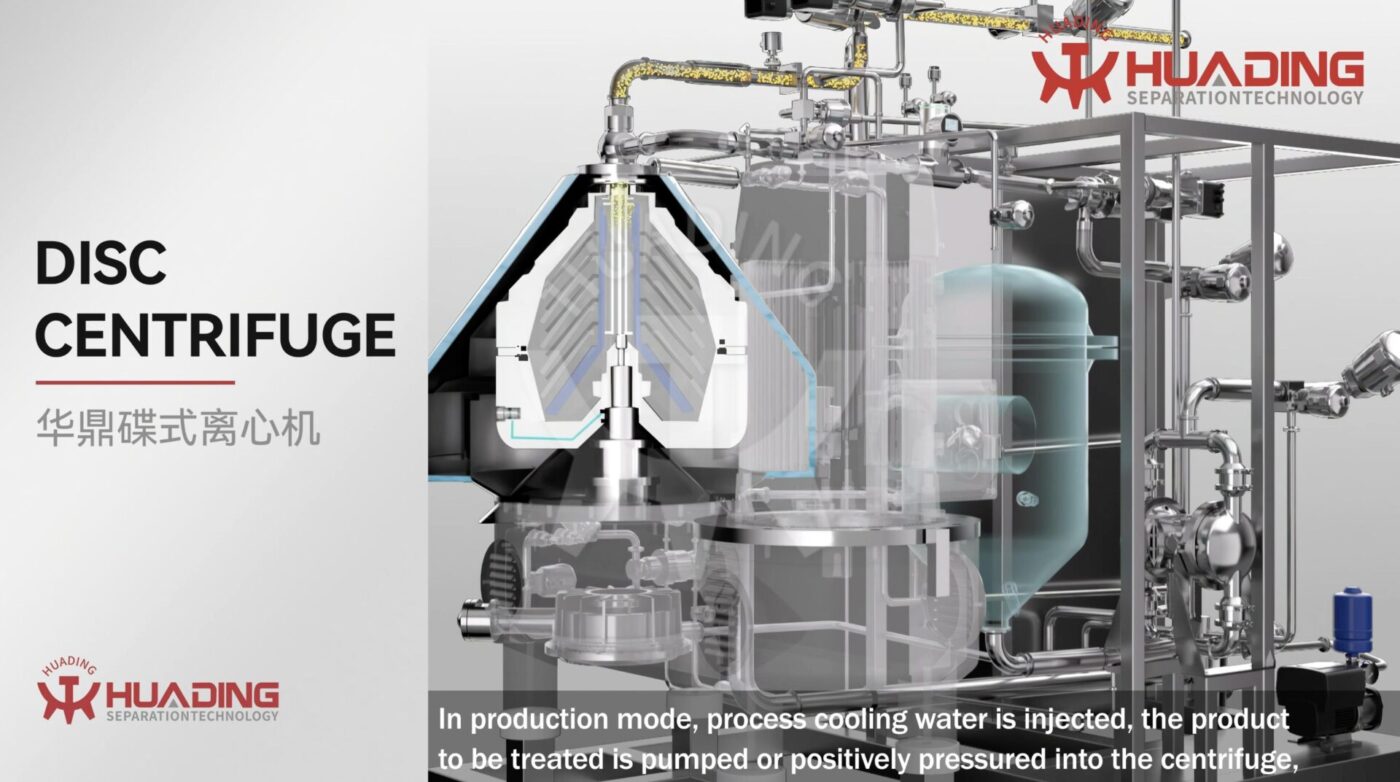

Wirówki dyskowe

Wirówki talerzowe przeznaczone są do separacji drobnych cząstek lub do rozdzielania mieszanin ciecz-ciecz o różnej gęstości.

Mieszanka wprowadzana jest na środek obracającego się stosu dysków, gdzie przyspiesza do prędkości bębna separatora.

Gdy mieszanina przemieszcza się przez ułożone w stos dyski, siła odśrodkowa wypycha cząstki stałe w kierunku zewnętrznej krawędzi, gdzie gromadzą się w przestrzeni stałej.

W międzyczasie fazy ciekłe przechodzą przez dyski, spływając w górę do górnej części misy. Stamtąd są odprowadzane przez wirnik lub jaz, w zależności od konstrukcji.

Kluczowe funkcje:
•Zadowalający do oddzielania drobnych cząstek lub niemieszających się cieczy.
• Powszechne w przemyśle mleczarskim, farmaceutycznym, chemicznym i bioprzetwórczym.
•Zapewnia wyższą przepustowość i dokładniejszą separację dzięki zwiększonej powierzchni w stosie dysków.

Filtry membranowe

Filtracja membranowa wykorzystuje półprzepuszczalną membranę do oddzielania składników na podstawie rozmiaru lub właściwości chemicznych. Ciekła mieszanina jest przepychana przez membranę, co pozwala na przejście tylko niektórych cząstek lub cząsteczek, blokując inne.

W zależności od wymagań filtracyjnych stosuje się różne rodzaje membran – takie jak mikrofiltracja, ultrafiltracja, nanofiltracja i odwrócona osmoza. Przefiltrowana ciecz przechodzi przez membranę, a zatrzymane cząstki lub zanieczyszczenia są usuwane, zapewniając wysoce skuteczną separację.

Kluczowe funkcje:
•Wysoka skuteczność w dokładnej filtracji, zwłaszcza cieczy.
• Szeroko stosowane w uzdatnianiu wody, biotechnologii i zastosowaniach farmaceutycznych.
•Idealny do oddzielania małych cząsteczek, jonów lub mikroorganizmów, takich jak bakterie.
•Każdy z tych typów separatorów ma unikalną konstrukcję i proces dostosowany do różnych potrzeb w zakresie separacji, dzięki czemu można je dostosować do szerokiego zakresu branż i zastosowań.

Projekty dla różnych obowiązków separacyjnych

Separatory są zaprojektowane tak, aby spełniać specyficzne wymagania różnych zadań separacji. Oto główne powszechnie stosowane projekty:

Wyjaśniający

Klaryfikatory przeznaczone są do usuwania zawiesin z cieczy. Wykorzystując siłę grawitacji lub siłę odśrodkową, pozwalają one na osiadanie cięższych cząstek na dnie zbiornika, pozostawiając klarowny płyn na górze. Konstrukcja ta jest powszechnie stosowana w stacjach uzdatniania wody w celu usuwania osadów, gruzu i innych zanieczyszczeń z wody lub ścieków.

Oczyszczacz

Oczyszczacze służą do oddzielania niepożądanych zanieczyszczeń, takich jak bakterie, olej lub cząstki, z cieczy. Zwykle wykorzystują siłę odśrodkową lub metody filtracji, aby zapewnić, że po oddzieleniu pozostanie tylko czysta ciecz. Oczyszczacze są szeroko stosowane w branżach takich jak żywność, napoje i farmaceutyka.

Koncentrator

Koncentratory służą do usuwania nadmiaru cieczy z mieszaniny, pozostawiając po sobie większe stężenie substancji stałych. Proces ten idealnie nadaje się do dalszego przetwarzania lub ponownego wykorzystania pozostałej fazy stałej.

Koncentratory są często stosowane w branżach takich jak górnictwo, przetwórstwo spożywcze (np. zagęszczanie soków owocowych) i przetwórstwo chemiczne, gdzie zatężanie cennych składników jest niezbędne dla wydajności i jakości produktu.
