Do oddzielania fazy ciekłej i cząstek stałych stosuje się kilka metod, przy czym wirówka dekantacyjna i wirówka talerzowa są dominującym sprzętem do separacji przez wirowanie.
Wirówki dekantacyjne są preferowane ze względu na ich wydajną i stabilną wydajność separacji, dzięki czemu nadają się do ciągłych procesów separacji ciał stałych i cieczy. Natomiast wirówki talerzowe są szeroko stosowane do zadań separacji o wysokich wymaganiach ze względu na ich zwartą konstrukcję i wysoką precyzję separacji drobnych cząstek. W zależności od wymagań konkretnego zastosowania, te dwa typy sprzętu mogą być używane oddzielnie w procesach przetwarzania lub obsługiwane w tandemie, aby osiągnąć idealne wyniki separacji.
Zagłębmy się w porównanie charakterystyk, funkcji i parametrów technicznych wirówek dekantacyjnych i wirówek talerzowych, aby pomóc użytkownikom w wyborze odpowiedniego typu wirówki.
1 Charakterystyka i funkcje wirówek dekantacyjnych
1.1 Struktura i zasada działania

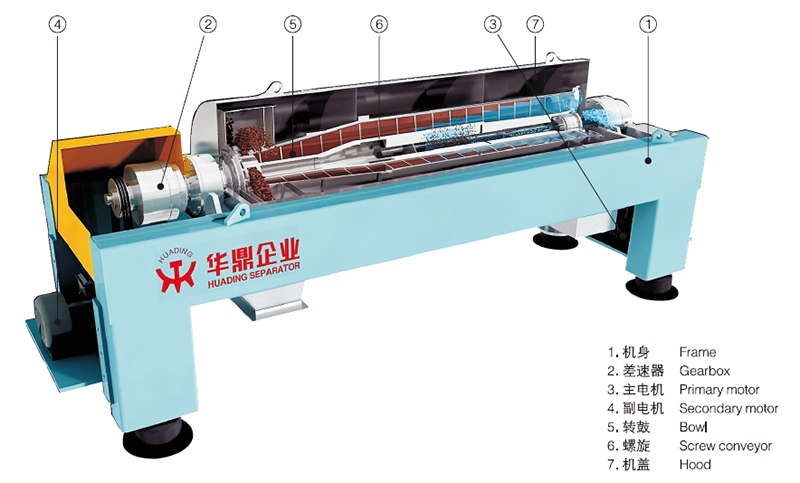

Wirówka dekantacyjna, zwana także poziomą wirówką sedymentacyjną spiralną, składa się przede wszystkim z obracającego się bębna, przenośnika spiralnego, przekładni różnicowej i mechanizmu napędowego. Zasada działania polega na wtryskiwaniu mieszanki paszowej do bębna, gdzie siła odśrodkowa powstająca w wyniku szybkiego obrotu powoduje osadzanie się cząstek stałych w mieszance na ściance bębna. Rolą przenośnika spiralnego jest wyładowanie osiadłych cząstek stałych z bębna, natomiast faza ciekła wyrzucona z przeciwnego końca. Wirówki dekantacyjne doskonale nadają się do ciągłych operacji separacji, szczególnie w przypadku materiałów o dużej zawartości cząstek stałych.
1.2 Parametry techniczne
•Prędkość obrotowa: Zwykle mieści się w zakresie od 2000 do 5000 obr./min, ale można ją regulować w zależności od właściwości materiału. Wyższe prędkości zwiększają skuteczność separacji, chociaż zużycie energii również odpowiednio wzrośnie.
• Siła G: Siła odśrodkowa wirówek dekantacyjnych zwykle mieści się w zakresie od 1000 do 5000 G, co czyni je odpowiednimi do separacji substancji stałych od cieczy o średniej i dużej gęstości.
•Zdolność przerobowa: Możliwość przetworzenia od setek litrów do setek kilolitrów na godzinę, w zależności od wielkości sprzętu i właściwości materiału.
• Spiralny mechanizm różnicowy: Przekładnia różnicowa reguluje różnicę prędkości pomiędzy bębnem a przenośnikiem spiralnym, kontrolując szybkość wyładunku ciał stałych, a tym samym wpływając na wydajność separacji.
•Materiał konstrukcyjny: Zwykle wykonany ze stali nierdzewnej, aby zapobiec korozji i zapewnić trwałość sprzętu.
2 Charakterystyka i funkcje wirówek dyskowych
2.1 Struktura i zasada działania

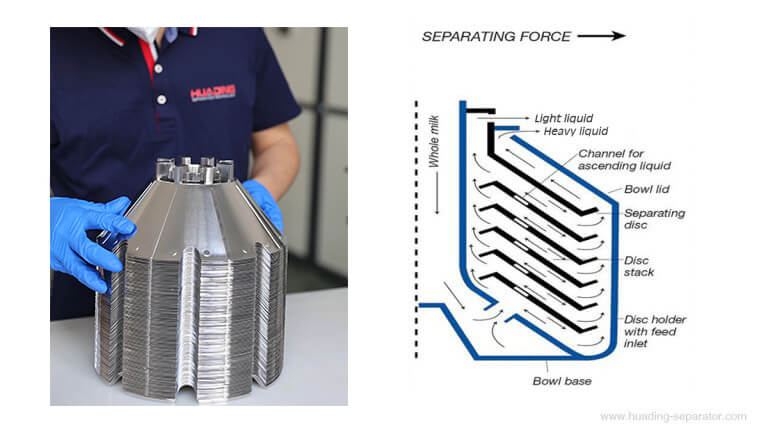

Wirówka talerzowa składa się głównie z obracającego się bębna, zestawu stożkowych dysków, dysz lub zaworów oraz układu napędowego. Zasada działania polega na umieszczeniu w bębnie wielu stożkowych dysków, z których materiał przepływa na zewnątrz poprzez szczeliny pomiędzy talerzami pod wpływem siły odśrodkowej. Cięższe substancje (takie jak ciała stałe lub gęstsze ciecze) osiadają w kierunku zewnętrznej krawędzi, podczas gdy lżejsze materiały przemieszczają się do wewnątrz, powodując w ten sposób separację. Wirówki talerzowe nadają się szczególnie do przetwarzania materiałów o niskiej zawartości substancji stałych, co czyni je idealnymi do zastosowań wymagających dokładnego oddzielania, takich jak emulsje i zawiesiny.
2.2 Parametry techniczne
•Prędkość obrotowa: Zwykle waha się od 5 000 do 10 000 obr./min, przy wyższych prędkościach, co czyni je odpowiednimi do oddzielania materiałów o niskiej zawartości substancji stałych.
• Siła G: Siła odśrodkowa wirówek talerzowych może sięgać od 10 000 do 15 000 G, co czyni je bardzo skutecznymi w oddzielaniu drobnych cząstek.
•Zdolność przerobowa: Zdolność przerobowa wirówek talerzowych zazwyczaj waha się od setek litrów do dziesiątek kilolitrów na godzinę, w zależności od specyfikacji sprzętu.
•Struktura dysku: Szczelina pomiędzy dyskami wynosi zwykle od 0,5 do 1 milimetra, co ułatwia precyzyjne oddzielanie substancji stałych od cieczy.
•Poziom automatyzacji: Zwykle wyposażony w automatyczne systemy czyszczenia i usuwania osadu, zwiększające wygodę ciągłej pracy.
3 Porównanie wirówek dekantacyjnych i wirówek dyskowych
3.1 Charakterystyka separacji i możliwości przetwarzania wirówek dekantacyjnych i wirówek dyskowych
Zdolność separacji wirówki zależy przede wszystkim od jej konstrukcji, prędkości obrotowej, siły odśrodkowej i właściwości przetwarzanego materiału. Zrozumienie różnych cech separacji tych dwóch typów wirówek ma kluczowe znaczenie przy wyborze lub ulepszaniu sprzętu do separacji.
3.1.1 Charakterystyka separacji i możliwości przetwarzania wirówek dekantacyjnych
Wirówki dekantacyjne wykorzystują siłę odśrodkową generowaną przez szybki obrót bębna do osadzania cząstek stałych na ściance bębna, skąd osadzony materiał jest usuwany za pomocą przenośnika spiralnego. Nadają się szczególnie do zawiesin o dużej zawartości substancji stałych i są powszechnie stosowane w zastosowaniach takich jak oczyszczanie osadów i oczyszczanie płuczek wiertniczych na polach naftowych. Specyficzne cechy obejmują:
• Precyzja separacji: Wirówki dekantacyjne skutecznie sedymentują cząstki stałe średniej wielkości i mogą skutecznie oddzielać mieszaniny ciecz-ciało stałe o znacznych różnicach gęstości. Jednakże mogą nie być dobrym wyborem w zastosowaniach wymagających dużej precyzji w przypadku drobnych separacji.
• Duża objętość przetwarzania: Ich konstrukcja konstrukcyjna umożliwia ciągłe przetwarzanie, umożliwiając wirówkom dekantacyjnym obsługę dużych ilości materiału, przy wydajności przetwarzania sięgającej od kilkuset litrów do setek kilolitów na godzinę.
• Możliwość regulacji: Mechanizm różnicowej regulacji prędkości urządzenia pozwala na dostosowaną kontrolę prędkości w oparciu o specyficzne właściwości materiałów stałych, optymalizując skuteczność separacji przy jednoczesnym zachowaniu wysokiej wydajności przetwarzania.
3.1.2 Charakterystyka separacji i możliwości przetwarzania wirówek dyskowych
Wirówki talerzowe tworzą wiele warstw oddzielających poprzez rozmieszczenie kilku zestawów dysków w bębnie, co ułatwia osadzanie się drobnych cząstek materiału na powierzchniach dysków. Taka konstrukcja zapewnia im przewagę w przetwarzaniu cieczy o niskiej zawartości substancji stałych, szczególnie w scenariuszach wymagających wysokiej precyzji separacji.
•Wysoka precyzja separacji: Wirówki talerzowe doskonale oddzielają drobne cząstki i ciecze o minimalnych różnicach gęstości, takie jak emulsje i oleje roślinne. Konstrukcja dysków pozwala na większą precyzję separacji, umożliwiając separację jeszcze drobniejszych cząstek zawieszonych.
• Mniejsza objętość przetwarzania: W porównaniu do wirówek dekantacyjnych, wirówki talerzowe lepiej nadają się do mniejszych objętości przetwarzania, które wymagają bardzo precyzyjnej separacji. Ich wysoka siła G zapewnia silny efekt separacji, ale ich wydajność przetwarzania zwykle sięga jedynie kilkuset litrów do kilkudziesięciu kilolitrów na godzinę.
•Funkcja samooczyszczania: Wirówki talerzowe mogą być wyposażone w automatyczne systemy czyszczenia i usuwania osadu, dzięki czemu nadają się do ciągłej pracy w zastosowaniach o wysokich wymaganiach czystości, takich jak przemysł biofarmaceutyczny i przetwórstwo spożywcze.
3.2 Środki ostrożności podczas obsługi
Ze względu na różne struktury operacyjne i zastosowania wirówki dekantacyjne i wirówki talerzowe mają wyjątkowe wymagania operacyjne i środki ostrożności zapewniające bezpieczną i wydajną pracę.
3.2.1 Środki ostrożności dotyczące obsługi wirówek dekantacyjnych
•Uruchamianie i wyłączanie: Przed uruchomieniem należy koniecznie sprawdzić, czy wewnątrz urządzenia nie występują ciała obce lub anomalie oraz zapewnić czystość zarówno wewnątrz, jak i na zewnątrz maszyny. Podczas pracy należy unikać częstych uruchomień i zatrzymań, aby zmniejszyć zużycie sprzętu.
•Regulacja wypływu substancji stałych: Operatorzy powinni dostosować parametry prędkości różnicowej w oparciu o zawartość substancji stałych, aby zapobiec niedoskonałym efektom separacji spowodowanym zbyt szybkim lub zbyt wolnym wyładowaniem substancji stałych. W przypadku materiałów zawierających większe cząstki stałe zaleca się ustawienie wyższej prędkości różnicowej, natomiast w przypadku materiałów o mniejszych cząstkach wymagane jest niższe prędkość różnicową.
•Monitorowanie podczas pracy: Regularnie sprawdzaj działanie przenośnika spiralnego i mechanizmu różnicowego, aby zapobiec awariom mechanicznym, które mogłyby skutkować zmniejszoną wydajnością separacji lub uszkodzeniem sprzętu.
•Zapobieganie zatykaniu: Podczas przetwarzania materiałów o dużej lepkości lub dużej zawartości części stałych należy uważnie monitorować stan spirali i otworów wylotowych, szybko usuwając wszelkie blokady, aby utrzymać normalne działanie sprzętu.
3.2.2 Środki ostrożności dotyczące obsługi wirówek dyskowych
•Kontrola materiału: Wirówki talerzowe mają rygorystyczne wymagania dotyczące wielkości cząstek materiału, a zawartość substancji stałych nie powinna być zbyt wysoka, aby uniknąć uszkodzenia sprzętu. Upewnij się, że materiał wsadowy jest jednolity i że ciała obce nie przedostaną się do systemu podczas załadunku.
• Konserwacja szczeliny między tarczami: Szczeliny między tarczami są stosunkowo małe, co wymaga podjęcia środków zapobiegających gromadzeniu się cząstek stałych, ponieważ może to mieć wpływ na precyzję separacji i wydajność sprzętu. Przed rozpoczęciem pracy sprawdź, czy szczeliny zespołu tarczy mieszczą się w dopuszczalnym zakresie.
•Automatyczny system czyszczenia: Wirówki talerzowe są zazwyczaj wyposażone w automatyczny system czyszczenia, a program czyszczenia powinien być uruchamiany regularnie podczas pracy, aby zapobiec zatykaniu sprzętu resztkami materiałów, wpływając w ten sposób na wydajność separacji.
•Kontrola temperatury: Niektóre procesy separacji o wysokiej precyzji są wrażliwe na wahania temperatury. Operatorzy powinni monitorować temperaturę zasilania, aby uniknąć wahań, które mogłyby mieć wpływ na wyniki separacji. Utrzymanie stałej temperatury jest szczególnie istotne w zastosowaniach biofarmaceutycznych i separacji żywności, ponieważ znacząco wpływa na jakość produktu końcowego.
| Przedmiot | Wirówka dekantacyjna | Wirówka dyskowa |
| Solidne wyładowanie | Wyładowanie stałe kontrolowane poprzez regulację prędkości różnicowej. | Wykorzystuje dysze do rozładunku, wymagające regularnego czyszczenia w celu zapewnienia płynnej pracy. |
| Tryb pracy | Nadaje się do pracy ciągłej, przy dużej zawartości substancji stałych. | Obsługuje tryb ciągły i wsadowy (typ samoczyszczący). |
| Złożoność projektu | Prosta konstrukcja, łatwa w utrzymaniu. | Złożona konstrukcja z większą liczbą ruchomych części, wymagająca większej konserwacji. |
| System sterowania | VFD steruje silnikiem głównym i silnikiem imadła, wyposażonymi w urządzenia monitorujące bezpieczeństwo. | System sterowania oparty na PLC z logiką sekwencji operacyjnej. |
| Systemy pomocnicze | Żadne. | Wymaga działającego systemu wodnego (samooczyszczającego) do funkcji automatycznego czyszczenia. Wymaga działającego systemu wodnego (samooczyszczającego) w celu automatycznego usuwania substancji stałych. |
| Uruchamianie i wyłączanie | Sprawdź sprzęt przed uruchomieniem; unikać częstych uruchomień i zatrzymań, aby zmniejszyć zużycie. | Zapewnij równomierne podawanie materiału i zapobiegnij przedostawaniu się ciał obcych. |
| Kontrole operacyjne | Regularnie sprawdzaj przenośnik spiralny i mechanizm różnicowy. | Sprawdź odstęp pomiędzy grupami dysków, aby zapobiec gromadzeniu się cząstek stałych. |
| Zapobieganie zatykaniu | Terminowe usuwanie zatorów podczas transportu materiałów o dużej lepkości. | Regularnie uruchamiaj programy czyszczenia, aby zapobiec gromadzeniu się pozostałości. |
| Kontrola temperatury | Mniejsze wymagania temperaturowe; skoncentruj się na stanie sprzętu. | Monitoruj temperaturę zasilania, aby zapewnić stabilność, wpływając na jakość produktu końcowego. |
3.3 Konserwacja i pielęgnacja
Efektywna praca wirówek zależy od właściwej konserwacji i pielęgnacji. Regularne inspekcje i czyszczenie mogą wydłużyć żywotność sprzętu i zapewnić stabilną wydajność separacji.
3.3.1 Konserwacja i pielęgnacja wirówek dekantacyjnych
•Kontrola układu smarowania: Kluczowe elementy wirówek dekantacyjnych, takie jak łożyska, przenośniki spiralne i mechanizmy różnicowe, wymagają regularnego smarowania, aby zapewnić płynną pracę i zmniejszyć zużycie. Zaleca się okresową wymianę oleju smarowego i sprawdzanie układu smarowania pod kątem drożności.
•Czyszczenie bębna i spirali: Po przetworzeniu materiałów o dużej zawartości części stałych, w bębnie i spirali mogą gromadzić się znaczne pozostałości, co wymaga regularnego czyszczenia, aby uniknąć wpływu na skuteczność separacji w kolejnych operacjach.
•Konserwacja urządzenia uszczelniającego: Urządzenia uszczelniające mają kluczowe znaczenie dla normalnej pracy urządzenia. Należy przeprowadzać regularne kontrole zużycia uszczelek i dokonywać ich terminowej wymiany, aby zapobiec wyciekom lub zanieczyszczeniom.
3.3.2 Konserwacja i pielęgnacja wirówek dyskowych
•Czyszczenie dysków: Jako element oddzielający rdzeń wirówek dyskowych, dyski należy regularnie czyścić, aby zapobiec gromadzeniu się cząstek stałych, które mogą zatykać szczeliny między dyskami. Chociaż wirówki talerzowe są wyposażone w automatyczne systemy czyszczenia, okresowe kontrole ręczne pozostają niezbędne.
•Kontrola dyszy lub otworu wylotowego: Dysze i otwory wylotowe wirówek dyskowych są kanałami krytycznymi dla odprowadzania materiału i są podatne na blokowanie. Aby zapewnić płynny proces rozładowania, konieczne jest regularne czyszczenie tych elementów.
•Konserwacja silnika i układu sterowania: Wysoka prędkość obrotowa wirówek talerzowych stawia znaczne wymagania w zakresie stabilności silników i układów sterowania. Regularne przeglądy powinny weryfikować normalne działanie silnika i dokładność parametrów systemu sterowania, aby zapewnić stabilną pracę systemu.
•Kalibracja czujnika temperatury: W procesach separacji o rygorystycznych wymaganiach temperaturowych dokładność czujników temperatury ma kluczowe znaczenie. Regularna kalibracja i testowanie czujników są niezbędne, aby zapewnić dokładność danych i kontrolować wahania temperatury podczas procesu separacji.
| Przedmiot konserwacji | Wirówka dekantacyjna | Wirówka dyskowa |
| Czyszczenie komponentów rdzenia | Regularnie czyść bęben i spiralę, aby uniknąć pozostałości wpływających na separację. | Okresowo czyść dyski, aby zapobiec ich zatykaniu. Po automatycznym czyszczeniu konieczne są kontrole ręczne. |
| Konserwacja silnika i układu sterowania | Przeprowadzaj rutynową konserwację silnika, aby zapewnić stabilną pracę. | Wymaga częstych kontroli dokładności sterowania przy dużych prędkościach. |
| Monitorowanie temperatury i kalibracja czujnika | Konieczne regularne monitorowanie temperatury i kalibracja czujnika. | Okresowa kalibracja jest niezbędna w przypadku procesów wrażliwych na temperaturę. |
3.4 Porównanie parametrów technicznych
| Parametr techniczny | Wirówka dekantacyjna | Wirówka dyskowa |
| Prędkość | 2000-5000 obr./min | 5000-10000 obr./min |
| Siła G | 1000-5000G | 10000-15000G |
| Wydajność przetwarzania | od setek litrów do setek kilolitrów na godzinę | od setek litrów do dziesiątek kilolitrów na godzinę |
| Solidna przydatność treści | Zawartość średnia do wysokiej | Niska zawartość |
| Cechy konstrukcyjne | Przenośnik spiralny, mechanizm różnicowy bębna | Stożkowa konstrukcja dysku, automatyczny system czyszczenia |
| Tryb pracy | Ciągłe rozładowanie, odpowiednie do produkcji na dużą skalę | Wyładowanie przerywane, odpowiednie do precyzyjnej separacji |
Wybór odpowiedniego sprzętu do wirowania: wirówki dekantacyjne a wirówki dyskowe
Wybierając sprzęt do wirowania, firmy powinny dostosować swój wybór do właściwości materiału, wydajności przetwarzania i wymaganej precyzji separacji. Wirówki dekantacyjne szczególnie nadają się do ciągłego oddzielania materiałów o wysokiej zawartości części stałych, oferując niższe koszty konserwacji i służąc jako kluczowa linia obrony w przetwarzaniu płynów przemysłowych z ciężkimi osadami. Natomiast wirówki talerzowe słyną z dużej siły odśrodkowej, skutecznie usuwającej drobne cząstki i umożliwiającej ciągłe oddzielanie dwóch niemieszających się cieczy, dzięki czemu są szeroko stosowane w przemyśle biofarmaceutycznym i przetwórstwie spożywczym.
