Huading Separator oferuje asortyment produktów dla olejarni palmowej, który koncentruje się na sprzęcie do olejarni. Nie tylko separator oleju palmowego, ale także wirówka dekantacyjna oleju palmowego.
Produkty, które sprzedajemy to:
━ Separator dysz
━ Wirówka dekantacyjna
━ Oczyszczacz oleju palmowego

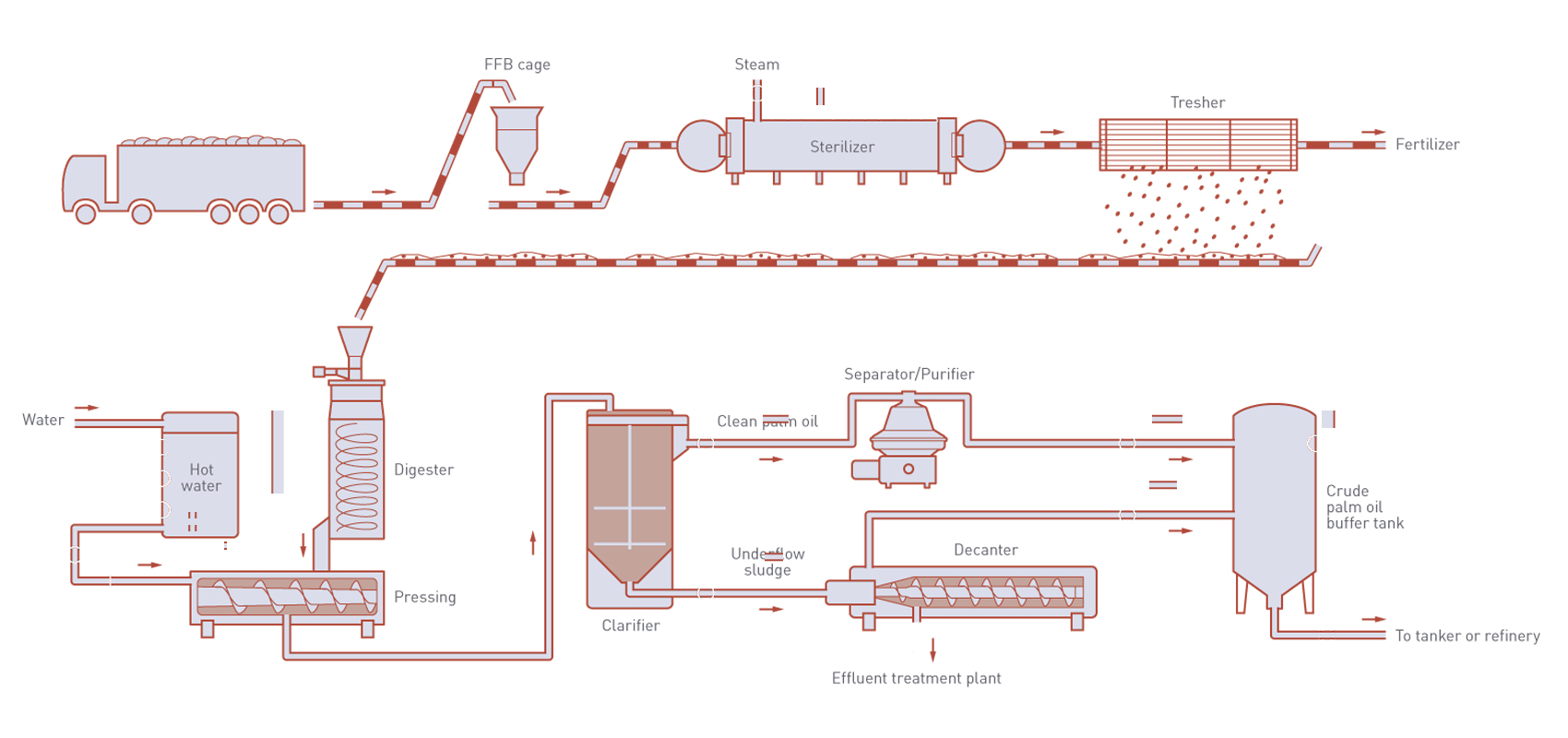

schemat-procesowy-schemat-procesowy-surowego oleju palmowego-wirówka dekantacyjna
Olej palmowy z dolnego brzegu można odzyskać za pomocą jednego z następujących systemów:
━Trójfazowy separator dyszowy
━Wirówka dekantacyjna trójfazowa
━Dekanter dwu- lub trójfazowy w połączeniu z separatorem dyszowym
Separator dysz
Separator dyszowy PAND służy do odzysku oleju palmowego z dolnego osadnika w młynie oleju palmowego. Ten dolny przepływ jest powszechnie nazywany wodą osadową. Czasami instaluje się separator oleju palmowego z dyszą PAND w celu odzyskiwania oleju z fazy ciężkiej w dekanterze trójfazowym. W dekanterze usunięto olej i pozostało bardzo niewiele dla separatora oleju palmowego z dyszą PAND. Głównym zadaniem jest odzysk oleju w trzeciej warstwie. Wymaganym obowiązkiem separacji jest tutaj oddzielenie wody od wody z dodatkiem oleju zawierającego zawieszone ciała stałe.
Separacja odbywa się w obrotowej misie zawierającej stożkowe krążki, gdzie w przestrzeni pomiędzy każdym krążkiem następuje właściwa separacja. Płynny surowiec wpływa do misy nieruchomą rurą zasilającą do obrotowej wkładki rozdzielającej umieszczonej na środku misy, a następnie przechodzi do stosu dysków. Substancje stałe są w sposób ciągły odprowadzane przez dysze obwodowe. Wylot dysz opuszcza maszynę grawitacyjnie przez wylot w ramie. Woda jest wypychana w kierunku ścianek misy, gdzie jest odprowadzana pod ciśnieniem przez pompę dośrodkową. Zagęszczony olej jest również wypompowywany przez wbudowaną pompę dośrodkową. Jeżeli zawartość oleju i wody w misie wypłynie na zewnątrz, co wiąże się z ryzykiem wyrzucenia oleju wraz z ciałami stałymi, woda z górnego zbiornika wyrównawczego automatycznie przedostanie się do misy i sprowadzi poziom oleju z powrotem do normalnej pozycji.
Wyjmując uchwyty dysz od zewnątrz i przepłukując misę wodą przy pracy na niskich obrotach, separator dysz PAND można wyczyścić bez demontażu. W ten sposób skraca się czas przestoju maszyny.
Dodatkowo, dyszowy separator oleju palmowego PAND posiada program CIP. Woda płucząca jest początkowo wprowadzana do rury wlotowej surowca, gdy wirówka pracuje z małą prędkością przez kilka cykli, a następnie wprowadzana jest woda płucząca do wylotu klarownej fazy lekkiej (odzyskanego oleju) przez stos dysków, gdy wirówka pracuje z większą prędkością.
Wszystkie części mające kontakt z cieczą są wykonane ze stali nierdzewnej. Rama wykonana jest z żeliwa, z wyjątkiem górnej części i osłony ramy, które są wykonane ze stali nierdzewnej. Jako zabezpieczenie przed erozją, separator oleju palmowego PAND zawiera kilka osłon i wkładek przeciwkorozyjnych.
Wirówka dekantacyjna
Dekanter trójfazowy serii PAWT oddziela sprasowaną mieszaninę ropy naftowej, która pochodzi z dolnego osadnika głównego, na fazę olejową, placek suchej masy i praktycznie wolne od oleju ścieki. Faza olejowa kierowana jest do oczyszczacza, który doczyści olej palmowy i skutecznie usunie nawet drobne zanieczyszczenia wysokiej jakości.
Osad oleju palmowego wchodzi do obracającej się misy przez nieruchomą rurę zasilającą i jest wyrzucany promieniowo na zewnątrz do miski przez otwory zasilające w piaście przenośnika. Za pomocą siły odśrodkowej w misie oddzielane są od siebie ciała stałe i ciecze.
Podczas gdy cząstki stałe osadzają się na ściankach misy i są odprowadzane za pomocą przenośnika ślimakowego, oczyszczona faza ciekła gromadzi się nad oddzieloną fazą stałą i jest odprowadzana na przeciwległym końcu misy. Faza olejowa i faza wodna przechodzą do odpowiednich wylotów. Lekka faza ciekła (olej) odprowadzana jest grawitacyjnie za pomocą regulowanych rur zanurzeniowych, a ciężka faza ciekła odprowadzana jest przez jazy przelewowe.
Trójfazowa wirówka dekantacyjna serii PAWT jest wyposażona w dwa silniki sterowane przez dwa oddzielne VFD. System VFD optymalizuje prędkość różnicową bez konieczności wymiany pasów i kół pasowych podczas pracy.
Wirówka dekantacyjna PAWT zapewnia ochronę przed zużyciem. Różne strefy i elementy wirówki dekantacyjnej wymagają różnych zabezpieczeń przed zużyciem. Różnorodne materiały zapewniają, że operacje są w stanie wytrzymać wysokie temperatury, a także produkty o dużej wytrzymałości i korozyjne.
• Aby chronić miskę, wewnętrzna powierzchnia posiada paski. Wyloty misy zabezpieczone są łatwo wymiennymi tulejami napawanymi.
• Aby chronić przenośnik ślimakowy, zgarniaki są zabezpieczone płytkami ze spiekanego węglika wolframu.
• Aby chronić otwory odprowadzające osad, otwory te są zabezpieczone tulejami odpornymi na erozję.
• Aby chronić obudowę stałą, powierzchnia odbiorcza posiada grubą płytę ze stali nierdzewnej.
Huading Separator dostarcza rozwiązania w zakresie separacji odśrodkowej dla wszystkich procedur i procesów odzyskiwania oleju palmowego. Stale działająca technologia łączy w sobie wysokiej jakości, solidną konstrukcję z wysoką wydajnością produktu i pozytywną jakością oleju. Wirówki dekantacyjne Huading Separator pokrywają cały zakres wydajności wymagany w przemyśle oleju palmowego, o wydajności od 30 t do 100 t FFB/h.
Oczyszczacz oleju
Oczyszczacz oleju palmowego jest szeroko stosowany do oczyszczania oleju palmowego. Olej ze zbiornika oleju podawany jest do oczyszczacza, gdzie usuwane są zanieczyszczenia i woda. Po oczyszczeniu olej trafia do suszarki próżniowej, skąd poprzez chłodnicę oleju jest pompowany do głównego zbiornika magazynowego.
Oczyszczacz PASB jest wirówką dyskową wyrzucającą cząstki stałe. Obrotowa misa napędzana jest silnikiem elektrycznym poprzez płaski pasek lub przekładnię ślimakową. Przy zamkniętym dopływie olej jest wypierany z misy przez dodanie wody wyporowej, a woda wylotowa jest dodawana w celu uwolnienia hydraulicznej siły zamykającej i obniżenia przesuwanego dna misy. Po cyklu opróżniania w misce tworzy się nowe uszczelnienie wodne i separacja jest kontynuowana. Olej podawany jest do oczyszczacza za pomocą zewnętrznej pompy. Wewnątrz misy znajduje się zjeżdżalnia robocza oraz cały układ hydrauliczny sterujący zrzutem osadu. Nie ma możliwości zanieczyszczenia ze źródeł zewnętrznych.
Misa separatora przeznaczona jest do częściowego odprowadzania oddzielonego osadu, co oznacza, że straty oleju są minimalne. Układ napędowy stanowi napęd pasowy lub ślimak i koło ślimakowe.
System zasilania odbywa się za pośrednictwem zewnętrznego układu pomp. Nie jest wymagany żaden zbiornik na wodę, ponieważ oczyszczacz wymaga wody pod wysokim ciśnieniem, a jest to osiągane dzięki zewnętrznej pompie wody, która działa tylko podczas cyklu rozładowania. Rozładowanie należy przeprowadzać w regularnych odstępach czasu wynoszących 15 do 20 minut, a każdy cykl rozładowania trwa kilka sekund. System rozładunku jest w pełni zautomatyzowany z systemem ręcznego sterowania.
